防爆電機區域劃分及標志的說明
2025-09-19 16:01:19
WUXI TECO
33
防爆電機使用場所：
防爆電機主要用于煤礦、石油天然氣、石油化工和化學工業等生產過程中有可能產生各種可燃性氣體、蒸氣或粉塵的行業。這些物質與空氣混合后就形成了“爆炸性混合物”。如果這種混合物處于爆炸的溫度，又遇有火源時，就會引起爆炸，采用防爆電機可以避免發生爆炸。
防爆電機危險區域分類：
氣體類：
區域 | 區域定義 | 適用的防爆電機 |
0區 | 連續出現或長期出現爆炸性氣體的環境 | 目前無適合的防爆電機 |
1區 | 可能出現爆炸性氣體的環境 | 隔爆型“d” 正壓型“p” |
2區 | 正常不可能出現爆炸性氣體的環境， 即使出現也是短時間 | 隔爆型“d” 正壓型“p” 增安型“e” 無火花型“nA” |
粉塵類：
區域 | 區域定義 | 適用的防爆電機 |
20區 | 連續出現或長期出現爆炸性粉塵的環境 | 目前無適合的防爆電機 |
21區 | 可能出現爆炸性粉塵的環境 | 外殼防護型“tD”（最新為tb-IP66） |
22區 | 正常不可能出現爆炸性粉塵的環境， 即使出現也是短時間 | 外殼防護型“tD” (最新為tc-IP55 / ec-IP55/IP66) |

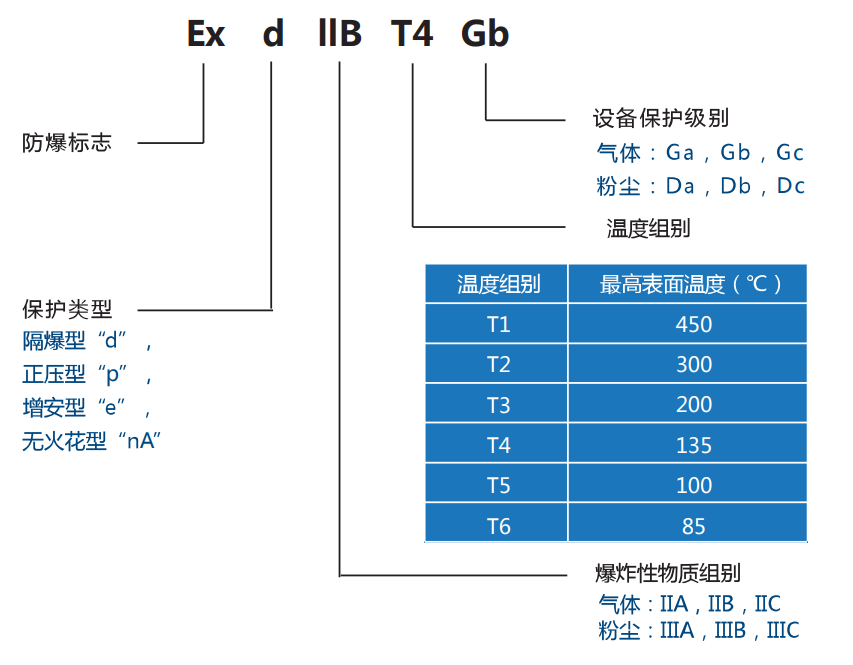

防爆電機的標志說明：
關于設備保護級別的區別（氣體Ga-Gb-Gc，粉塵Da-Db-Dc）
爆炸性氣體混合物分組表
在中國和IEC國家，爆炸性物質分為三類：
I類：礦井甲烷
II類：爆炸性氣體混合物（含蒸汽，薄霧）
注：
上表II類中，危險級別：IIC> IIB> IIA。設備安全性：IIC> IIB> IIA
“高級別”涵蓋“低級別”。
.png "ExdIICT4防爆電機")
